• Medición precisa de difusión pulmonar (DLCO) mediante analizadores de CO y CH4 por absorción infrarroja.
• Diseño de orificio variable que evita el aumento de la resistencia al flujo y mejora la exactitud de la medición.
• Cumplimiento ATS/ERS en medición de volúmenes, flujos y control de calidad (aceptabilidad y repetibilidad).
• Bajo espacio muerto efectivo (<20 ml), adecuado para pacientes adultos y pediátricos.
• Sistema modular y configurable, ampliable con opciones como MIP/MEP, Rocc/Rint y posibilidad de integración en sistemas completos de función pulmonar.
• Software BlueCherry para diagnóstico integral de función pulmonar y gestión centralizada de pruebas.
• Base de datos SQL potente para almacenamiento seguro, análisis estadísticos y generación de informes personalizados.
• Integración en red con compatibilidad GDT y HL7 para conexión con sistemas HIS hospitalarios.
• Procesamiento offline con corrección manual de washout y volumen de muestra en pruebas complejas.
• Presentación gráfica gas/volumen para análisis de trastornos de distribución.

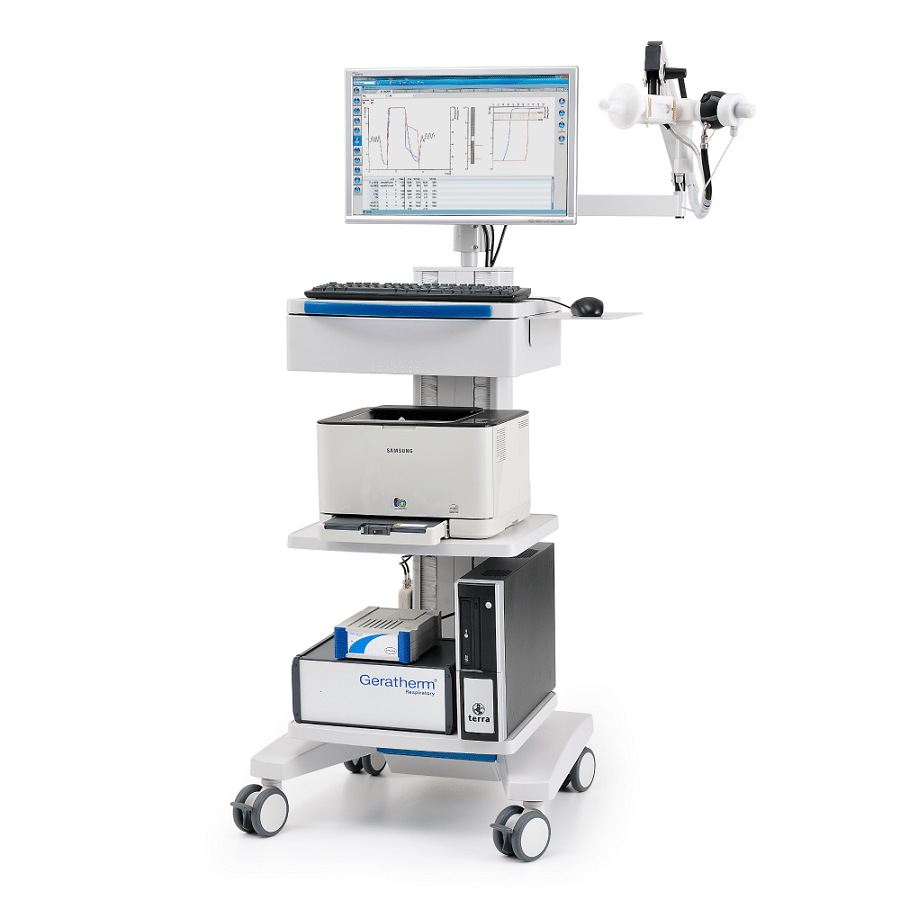

• Amplio rango de ajuste y brazo móvil, permitiendo mediciones en posición sentada o de pie.
• Actualizaciones de software en red y sistema de backup programable para seguridad de datos.

• Medición de la capacidad de difusión pulmonar (DLCO) para la evaluación de la transferencia alveolo-capilar.
• Realización de espirometría completa (curva flujo-volumen, MVV y pruebas estándar de función pulmonar).
• Pruebas pre y post broncodilatador y protocolos de provocación bronquial.
• Evaluación de trastornos de distribución mediante representación gráfica CO/CH4 en función del volumen espirado.
• Control automático de calidad según criterios ATS/ERS (aceptabilidad y repetibilidad de maniobras).
• Interpretación (semi)automática basada en normativas ATS/ERS y diferentes ecuaciones de referencia (GLI, ECCS, NHANES III, entre otras).
• Medición de presiones respiratorias máximas (MIP/MEP) y resistencia de la vía aérea (Rocc/Rint) como opciones ampliables.
• Análisis estadístico y seguimiento evolutivo de resultados mediante el software BlueCherry.
• Generación de informes personalizados con integración en sistemas hospitalarios (HL7).

1. Instalación y conexión: Conectar el módulo Diffustik™ al PC mediante interfaz USB 2.0 y verificar el correcto funcionamiento del software BlueCherry.
2. Configuración del paciente: Introducir o seleccionar los datos del paciente en el software, asegurando la correcta asignación de ecuaciones de referencia y protocolo de prueba.
3. Preparación del sistema: Comprobar la calibración del sensor de flujo y analizadores de gases (CO y CH4) según los procedimientos establecidos por el centro y la normativa ATS/ERS.
4. Realización de la prueba: Indicar al paciente la maniobra respiratoria correspondiente (DLCO, espirometría u otras pruebas seleccionadas). El sistema monitoriza en tiempo real los parámetros de flujo, volumen y concentración de gases.
5. Control de calidad: El software evalúa automáticamente la aceptabilidad y repetibilidad de la maniobra conforme a criterios ATS/ERS, proporcionando feedback sobre la cooperación del paciente.
6. Análisis y validación: Revisar los resultados obtenidos, aplicar correcciones manuales si procede (procesamiento offline de washout o volumen de muestra) y validar el estudio.
7. Generación de informe: Emitir el informe clínico personalizado y, si el sistema está integrado en red, exportarlo al HIS mediante interfaz HL7.

Especificaciones técnicas – Diffustik™ Geratherm

Sistema de difusión pulmonar (DLCO) con analizadores infrarrojos de alta precisión y cumplimiento ATS/ERS.

Dimensiones y peso

• Dimensiones: 210 x 175 x 75 mm (L x W x H)
• Peso: 1120 g

Alimentación y clasificación

• Interfaz PC: USB 2.0
• Alimentación: 230 V AC
• Consumo eléctrico: 25 W aprox.
• Protección: IPX0 (IEC 529)
• Clasificación MDD: Clase IIa (93/42/EWG)
• Tipo de componente aplicado: BF (DIN EN 60601-1)

Medición de flujo

• Sensor: Ergoflow (presión diferencial)
• Rango: ±16 L/s
• Intervalo de ventilación: 0 – 300 L/min
• Resistencia: <0,12 kPa/(L/s) <15 L/s
• Espacio muerto efectivo: <20 ml
• Resolución: <1 ml/s
• Frecuencia de muestreo: 125 Hz
• Precisión: ±2,5%

Medición de volumen

• Rango: 0 – 20 L
• Precisión: ±2,5%

Analizadores de gases

• CO: Absorción infrarroja | 0 – 3000 ppm | Precisión <1% | Reproducibilidad <0,5%
• CH4: Absorción infrarroja | 0 – 3000 ppm | Precisión <1% | Reproducibilidad <0,5%

Condiciones ambientales

• Funcionamiento: +15 °C a +35 °C | 10 – 90% HR (sin condensación)
• Transporte/almacenamiento: -10 °C a +60 °C | 0 – 95% HR (sin condensación)
• Advertencia: No utilizar en atmósferas explosivas

Software BlueCherry

• Base de datos SQL
• Integración HL7 / GDT
• Compatible con Windows XP SP2 o superior

Requisitos mínimos de PC

• Normativa DIN EN 60950
• Pentium III o superior (mín. 500 MHz)
• 512 MB RAM recomendada
• 1.5 GB espacio en disco recomendado
• Resolución XGA (1024 x 768) o superior
• USB 2.0 recomendado
