• Sistema integrado de prueba de esfuerzo que combina analizador de gases y ECG de esfuerzo de 12 derivaciones en una única plataforma.
• Adquisición sincronizada de datos respiratorios y cardiológicos, generando informes completos con información respiración a respiración.
• Software unificado Blue Cherry® que permite iniciar la prueba, gestionar pacientes y analizar resultados desde un único entorno.
• Base de datos centralizada en formato SQL para almacenamiento, búsqueda y seguimiento de pacientes y pruebas clínicas.
• Medición de parámetros clave en ergoespirometría como VO2, VCO2 y ventilación, con cálculo automático de umbrales fisiológicos.
• Detección automática del umbral anaeróbico (AT) y punto de compensación respiratoria (RCP) durante la prueba.
• Sensor de flujo Ergoflow de alta precisión, sin partes móviles y con bajo peso, diseñado para mejorar el confort del paciente.
• Transmisión inalámbrica de ECG de 12 derivaciones mediante tecnología Bluetooth, facilitando la movilidad durante la prueba.

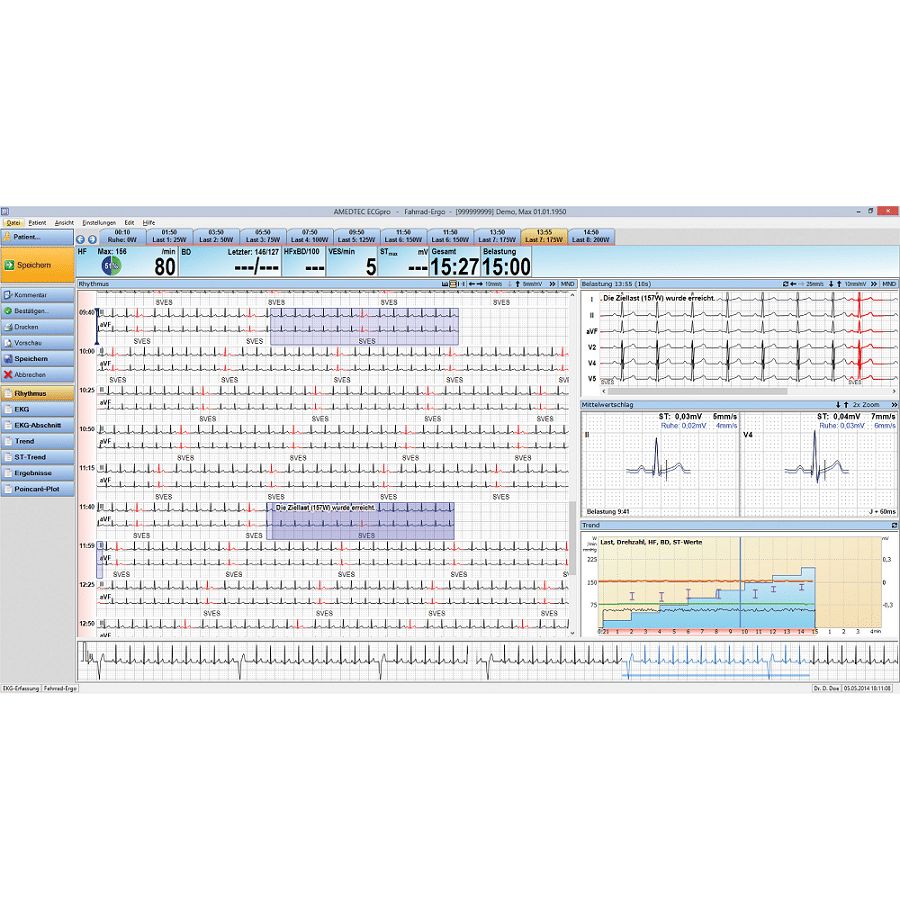

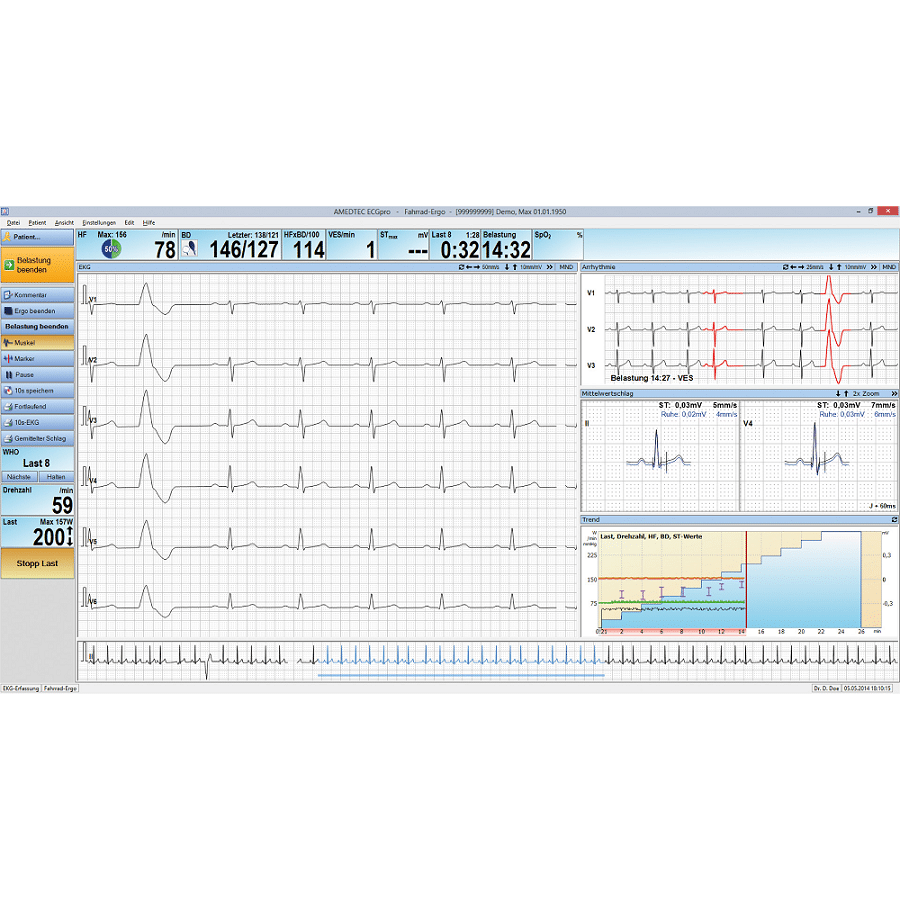

• Monitorización continua del segmento ST y análisis de arritmias con visualización en tiempo real.
• Compatibilidad con diferentes ergómetros: cicloergómetros, cintas ergométricas y otros dispositivos de ejercicio.
• Integración con sistemas de medición adicionales como pulsioximetría (SpO2) y presión arterial no invasiva.
• Estación meteorológica integrada para el registro automático de temperatura, humedad y presión barométrica.
• Espirometría completa integrada en condiciones basales y de esfuerzo (FVC, SVC, MVV, pre y post broncodilatación).
• Sistema de calibración automática de analizadores de gases y sensor de flujo antes de cada prueba.
• Generación de informes personalizables en formato PDF con exportación y almacenamiento en red.
• Editor de informes configurable para adaptar los resultados a necesidades clínicas específicas.
• Conectividad Ethernet y opciones de red para integración en entornos hospitalarios.

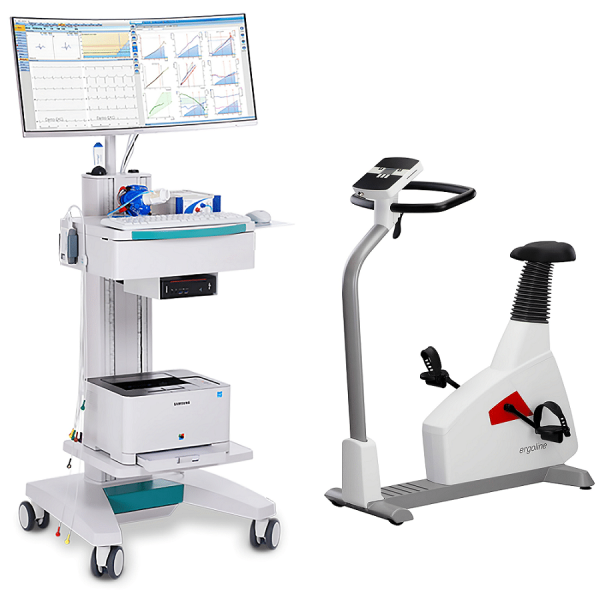

• Sistema montado sobre carro médico con ruedas y freno, incluyendo doble pantalla para visualización simultánea.
• Posibilidad de realizar pruebas de forma independiente: ergoespirometría, ECG de esfuerzo o espirometría.
• Compatibilidad con protocolos de esfuerzo estandarizados (Bruce, Naughton, rampa, entre otros).

• Realización de pruebas de esfuerzo cardiopulmonar completas mediante la integración de análisis de gases y ECG de 12 derivaciones.
• Medición respiración a respiración de los parámetros ventilatorios y metabólicos durante el ejercicio.
• Detección automática de umbrales fisiológicos como el umbral anaeróbico (AT) y el punto de compensación respiratoria (RCP).
• Monitorización continua del electrocardiograma de esfuerzo con registro de 12 derivaciones y visualización en tiempo real.
• Registro simultáneo de datos cardiológicos y respiratorios, integrados en un único informe clínico.
• Control y gestión de protocolos de ejercicio en diferentes ergómetros (cicloergómetro, cinta ergométrica, entre otros).

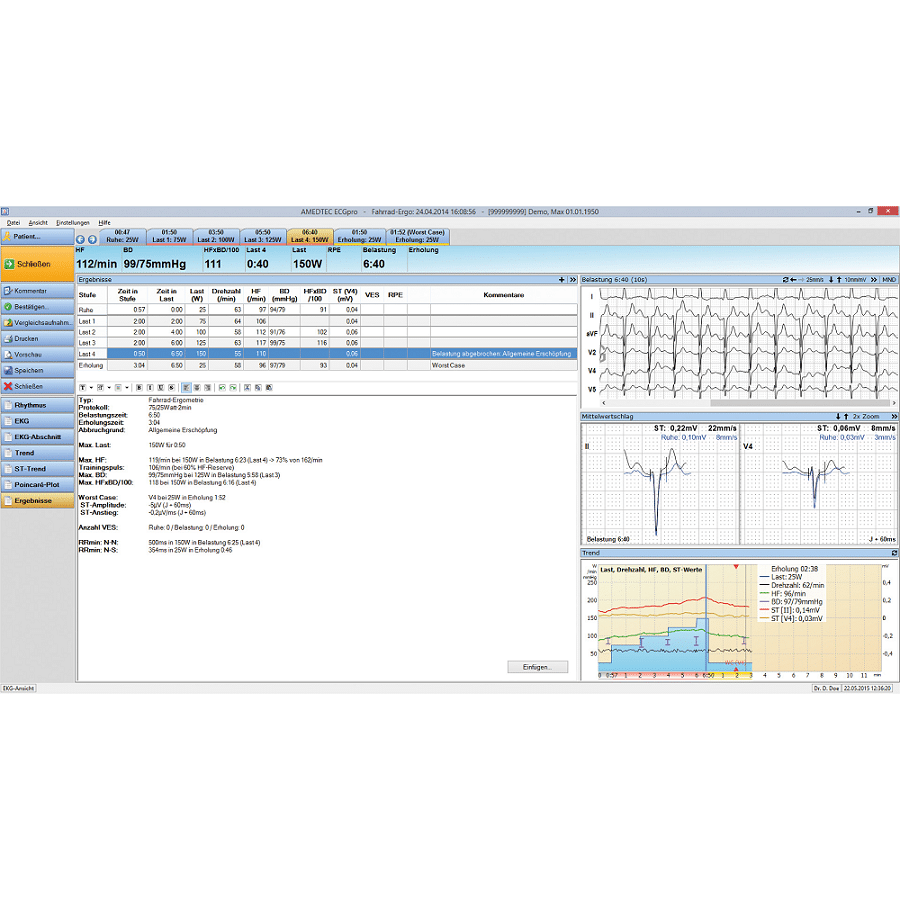

• Visualización y análisis de datos en tiempo real mediante gráficos y parámetros clínicos durante la prueba.
• Análisis de resultados mediante gráficos específicos, incluyendo representaciones tipo Wasserman.
• Generación de informes completos personalizados con exportación en formato digital.
• Almacenamiento y gestión de pruebas clínicas en una base de datos centralizada de pacientes.
• Posibilidad de realizar pruebas independientes de ergoespirometría, ECG de esfuerzo o espirometría.
• Revisión posterior de las pruebas con acceso a datos registrados durante todo el procedimiento.

1. Preparación del sistema y del paciente: encendido del equipo y acceso al software, selección o registro del paciente en la base de datos.
2. Colocación de los elementos de medición: conexión del sistema de análisis de gases y colocación de electrodos para el registro del ECG de 12 derivaciones.
3. Selección del protocolo de esfuerzo: configuración del tipo de prueba en función del ergómetro (cicloergómetro, cinta u otro) y del objetivo clínico.
4. Inicio de la prueba: activación del sistema desde el software, iniciando de forma sincronizada la adquisición de datos cardiológicos y respiratorios.
5. Monitorización en tiempo real: visualización continua de los parámetros del paciente durante el esfuerzo a través de las pantallas del sistema.
6. Finalización de la prueba: detención del protocolo y almacenamiento automático de los datos registrados.
7. Análisis e informe: generación de informes con los resultados obtenidos para su revisión y valoración clínica.

Para conocer en detalle todas las posibilidades de configuración, protocolos disponibles y aplicaciones clínicas del sistema, le recomendamos solicitar información a nuestro equipo especializado.

Descripción técnica

• Tipo de equipo: Sistema de prueba de esfuerzo con análisis de gases y ECG de 12 derivaciones

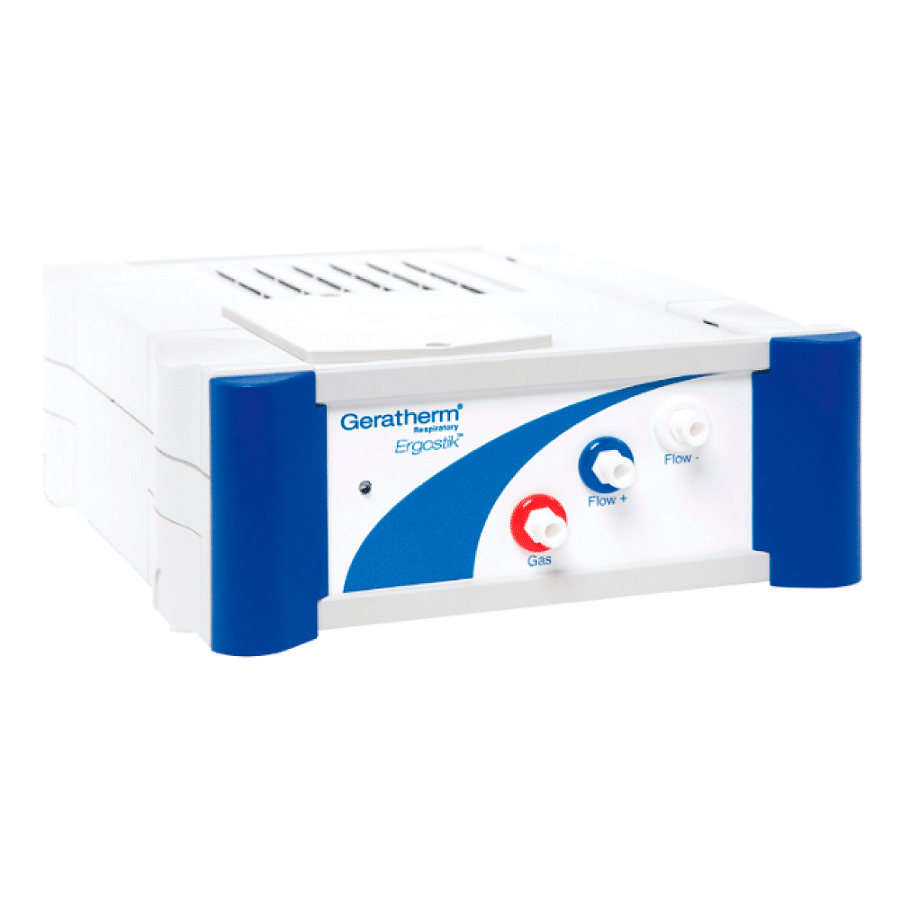

• Analizador de gases:
  • Dimensiones: 210 x 175 x 75 mm
  • Frecuencia de muestreo: 125 Hz
  • Alimentación: 100 – 240 V / 50 – 60 Hz / 60 VA
  • Interfaz: USB 2.0
• Sensor de flujo:
  • Tipo: Ergoflow (orificio variable)
  • Rango de medida: ±16 L/s
  • Rango de ventilación: 0 – 300 L/min
  • Exactitud: ±3 % o 20 mL/s
• Análisis de volumen:
  • Rango: 0 – 20 L
  • Fiabilidad: ±3 % o < 50 mL/s
• Analizador de O₂:
  • Principio de medida: Célula electroquímica
  • Rango: 1 – 100 %
  • Resolución: ±0,1 %
• Analizador de CO₂:
  • Principio de medida: Absorción infrarroja
  • Rango: 0 – 15 %
  • Resolución: ±0,1 %

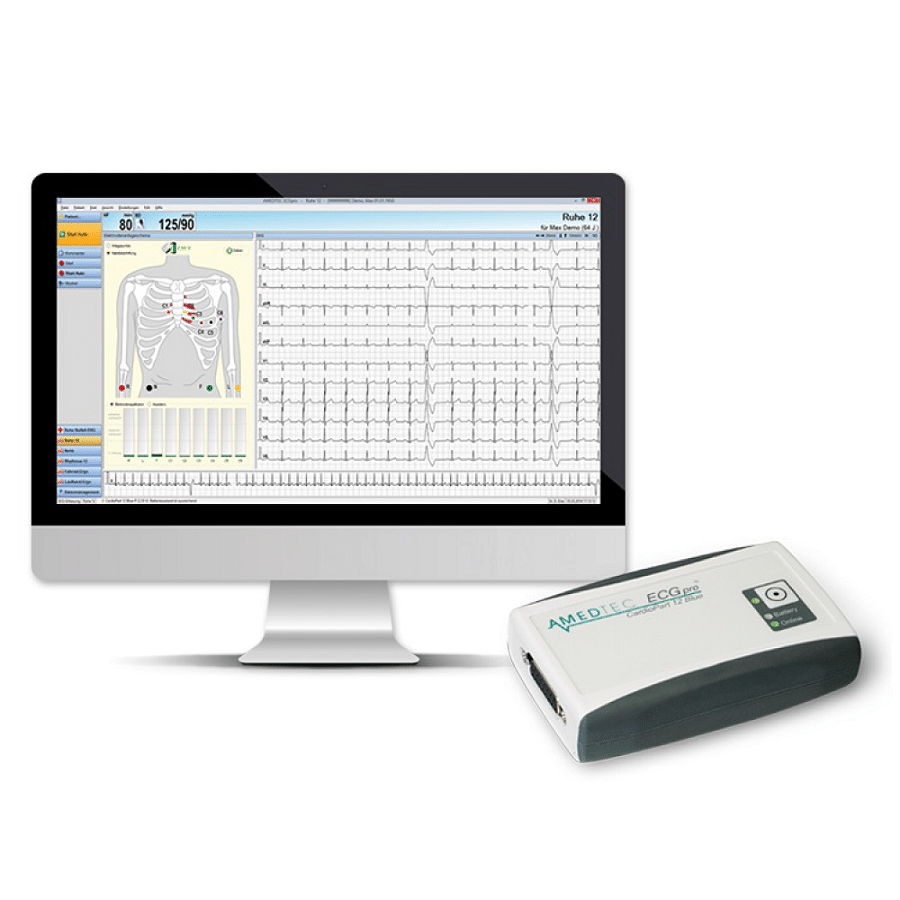

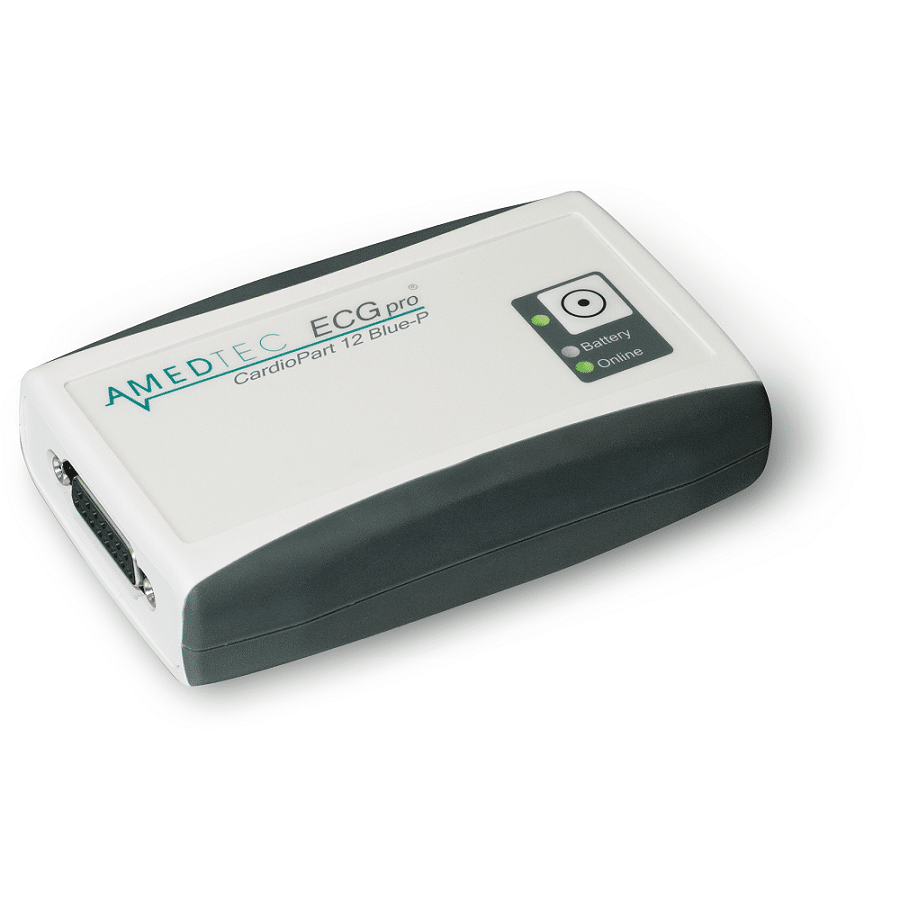

• ECG de esfuerzo:
  • Derivaciones: 12
  • Frecuencia de muestreo: 8000 muestras/segundo/canal
  • Resolución: 1 µV
  • Transmisión: Bluetooth
  • Peso módulo ECG: 160 g
  • Dimensiones módulo ECG: 110 x 64 x 28 mm
• Software:
  • Nombre: Blue Cherry
  • Compatibilidad: Windows
  • Base de datos: SQL
• Pantallas:
  • 2 monitores TFT de 22″
• Conectividad:
  • USB
  • Ethernet
  • Bluetooth
• Condiciones de funcionamiento:
  • Temperatura: +15 °C a +50 °C
